Vòng bi cầu
| Mã | Hãng | Kích thước | Nắp chắn | Tình trạng |
|---|---|---|---|---|
| 6000 | NSK, KOYO | 10x26x8 | ZZ | Còn hàng |
| 6001 | NSK, KOYO | 12x28x8 | ZZ | Còn hàng |
| 6002 | NSK, KOYO | 15x32x9 | ZZ | Còn hàng |
| 6003 | NSK, KOYO | 17 × 35 × 10 | ZZ | Còn hàng |
| 6004 | NSK, KOYO | 20 × 42 × 12 | ZZ | Còn hàng |
| 6005 | NSK, KOYO | 25 × 47 × 12 | ZZ | Còn hàng |
| 6006 | NSK, KOYO | 30 × 55 × 13 | ZZ | Còn hàng |
| 6007 | NSK, KOYO | 35 × 62 × 14 | ZZ | Còn hàng |
| 6008 | NSK, KOYO | 40 × 68 × 15 | ZZ | Còn hàng |
| 6009 | NSK, KOYO | 45 × 75 × 16 | ZZ | Còn hàng |
| 6010 | NSK, KOYO | 50 × 80 × 16 | ZZ | Còn hàng |
| 6011 | NSK, KOYO | 55 × 90 × 18 | ZZ | Còn hàng |
| 6012 | NSK, KOYO | 60 × 95 × 18 | ZZ | Còn hàng |
| 6013 | NSK, KOYO | 65 × 100 × 18 | ZZ | Còn hàng |
| 6014 | NSK, KOYO | 70 × 110 × 20 | ZZ | Còn hàng |
| 6015 | NSK, KOYO | 75 × 115 × 20 | ZZ | Còn hàng |
| 6016 | NSK, KOYO | 80 × 125 × 22 | ZZ | Còn hàng |
| 6017 | NSK, KOYO | 85 × 130 × 22 | ZZ | Còn hàng |
| 6018 | NSK, KOYO | 90 × 140 × 24 | ZZ | Còn hàng |
| 6019 | NSK, KOYO | 95 × 145 × 24 | ZZ | Còn hàng |
| 6020 | NSK, KOYO | 100 × 150 × 24 | ZZ | Còn hàng |
| 6021 | NSK, KOYO | 105 × 160 × 26 | ZZ | Còn hàng |
| 6022 | NSK, KOYO | 110 × 170 × 28 | ZZ | Còn hàng |
| 6200 | NSK, NTN, KOYO | 10 × 30 × 9 | ZZ,2RS | Còn hàng |
| 6201 | NSK, NTN, KOYO | 12 × 32 × 10 | ZZ,2RS | Còn hàng |
| 6202 | NSK, NTN, KOYO | 15 × 35 × 11 | ZZ,2RS | Còn hàng |
| 6203 | NSK, NTN, KOYO | 17 × 40 × 12 | ZZ,2RS | Còn hàng |
| 6204 | NSK, NTN, KOYO | 20 × 47 × 14 | ZZ,2RS | Còn hàng |
| 6205 | NSK, NTN, KOYO | 25 × 52 × 15 | ZZ,2RS | Còn hàng |
| 6206 | NSK | 30 × 62 × 16 | ZZ | Còn hàng |
| 6207 | NSK | 35 × 72 × 17 | ZZ | Còn hàng |
| 6208 | NSK | 40 × 80 × 18 | ZZ | Còn hàng |
| 6209 | NSK | 45 × 85 × 19 | ZZ | Còn hàng |
| 6210 | NSK | 50 × 90 × 20 | ZZ | Còn hàng |
| 6211 | NSK | 55 × 100 × 21 | ZZ | Còn hàng |
| 6212 | NSK | 60 × 110 × 22 | ZZ | Còn hàng |
| 6213 | NSK | 65 × 120 × 23 | ZZ | Còn hàng |
| 6214 | NSK | 70 × 125 × 24 | ZZ | Còn hàng |
| 6215 | NSK | 75 × 130 × 25 | ZZ | Còn hàng |
| 6216 | NSK | 80 × 140 × 26 | ZZ | Còn hàng |
| 6217 | NSK | 85 × 150 × 28 | ZZ | Còn hàng |
| 6218 | NSK | 90 × 160 × 30 | ZZ | Còn hàng |
| 6219 | NSK | 95 × 170 × 32 | ZZ | Còn hàng |
| 6220 | NSK | 100 × 180 × 34 | ZZ | Còn hàng |
| 6221 | NSK | 105 × 190 × 36 | ZZ | Còn hàng |
| 6222 | NSK | 110 × 200 × 38 | ZZ | Còn hàng |
| 6223 | NSK | 115 × 200 × 38 | ZZ | Còn hàng |
| 6224 | NSK | 120 × 215 × 40 | ZZ | Còn hàng |
| 6300 | NSK | 10 × 35 × 11 | ZZ | Còn hàng |
| 6301 | NSK | 12 × 37 × 12 | ZZ | Còn hàng |
| 6302 | NSK | 15 × 42 × 13 | ZZ | Còn hàng |
| 6303 | NSK | 17 × 47 × 14 | ZZ | Còn hàng |
| 6304 | NSK | 20 × 52 × 15 | ZZ | Còn hàng |
| 6305 | NSK | 25 × 62 × 17 | ZZ | Còn hàng |
| 6306 | NSK | 30 × 72 × 19 | ZZ | Còn hàng |
| 6307 | NSK | 35 × 80 × 21 | ZZ | Còn hàng |
| 6308 | NSK | 40 × 90 × 23 | ZZ | Còn hàng |
| 6309 | NSK | 45 × 100 × 25 | ZZ | Còn hàng |
| 6310 | NSK | 50 × 110 × 27 | ZZ | Còn hàng |
| 6311 | NSK | 55 × 120 × 29 | ZZ | Còn hàng |
| 6312 | NSK | 60 × 130 × 31 | ZZ | Còn hàng |
| 6313 | NSK | 65 × 140 × 33 | ZZ | Còn hàng |
| 6314 | NSK | 70 × 150 × 35 | ZZ | Còn hàng |
| 6315 | NSK | 75 × 160 × 37 | ZZ | Còn hàng |
| 6316 | NSK | 80 × 170 × 39 | ZZ | Còn hàng |
| 6317 | NSK | 85 × 180 × 41 | ZZ | Còn hàng |
| 6318 | NSK | 90 × 190 × 43 | ZZ | Còn hàng |
| 6319 | NSK | 95 × 200 × 45 | ZZ | Còn hàng |
| 6320 | NSK | 100 × 215 × 47 | ZZ | Còn hàng |
| 6405 | NSK | 25 × 80 × 21 | ZZ | Còn hàng |
| 6406 | NSK | 30 × 90 × 23 | ZZ | Còn hàng |
| 6407 | NSK | 35 × 100 × 25 | ZZ | Còn hàng |
| 6800 | NSK | 10 × 19 × 5 | ZZ | Còn hàng |
| 6801 | NSK | 12 × 21 × 5 | ZZ | Còn hàng |
| 6802 | NSK | 15 × 24 × 5 | ZZ | Còn hàng |
| 6803 | NSK | 17 × 26 × 5 | ZZ | Còn hàng |
| 6804 | NSK | 20 × 32 × 7 | ZZ | Còn hàng |
| 6805 | NSK | 25 × 37 × 7 | ZZ | Còn hàng |
| 6806 | NSK | 30 × 42 × 7 | ZZ | Còn hàng |
| 6807 | NSK | 35 × 47 × 7 | ZZ | Còn hàng |
| 6900 | NSK | 10 × 22 × 6 | ZZ | Còn hàng |
| 6901 | NSK | 12 × 24 × 6 | ZZ | Còn hàng |
| 6902 | NSK | 15 × 28 × 7 | ZZ | Còn hàng |
| 6903 | NSK | 17 × 30 × 7 | ZZ | Còn hàng |
| 6904 | NSK | 20 × 37 × 9 | ZZ | Còn hàng |
| 6905 | NSK | 25 × 42 × 9 | ZZ | Còn hàng |
| 6906 | NSK | 30 × 47 × 9 | ZZ | Còn hàng |
| 6907 | NSK | 35 × 55 × 10 | ZZ | Còn hàng |
| 605 | NSK | 5 × 14 × 5 | ZZ | Còn hàng |
| 606 | NSK | 6 × 17 × 6 | ZZ | Còn hàng |
| 607 | NSK | 7 × 19 × 6 | ZZ | Còn hàng |
| 609 | NSK | 9 × 24 × 7 | ZZ | Còn hàng |
| 624 | NSK | 4 × 13 × 5 | ZZ | Còn hàng |
| 625 | NSK | 5 × 16 × 5 | ZZ | Còn hàng |
| 626 | NSK | 6 × 19 × 6 | ZZ | Còn hàng |
| 628 | NSK | 8 × 24 × 8 | ZZ | Còn hàng |
| 629 | NSK | 9 × 26 × 8 | ZZ | Còn hàng |
| 685 | NSK | 5 × 11 × 5 | ZZ | Còn hàng |
| 686 | NSK | 6 × 13 × 3.5 | ZZ | Còn hàng |
| 687 | NSK | 7 × 14 × 3.5 | ZZ | Còn hàng |
| 689 | NSK | 9 × 17 × 5 | ZZ | Còn hàng |
| 698 | NSK | 8 × 19 × 6 | ZZ | Còn hàng |
| 699 | NSK | 9 × 20 × 6 | ZZ | Còn hàng |

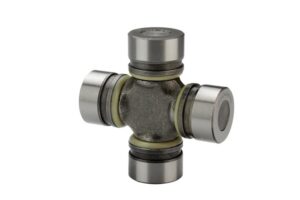

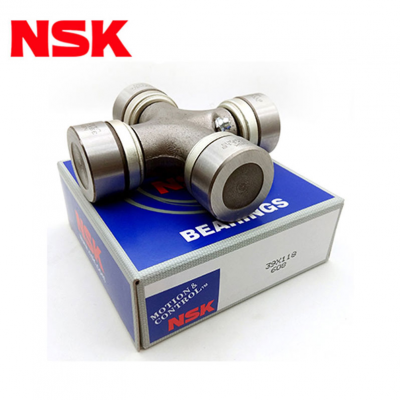

Vòng bi chữ thập hay còn gọi là bạc đạn chữ thập – một trong những bộ phận có thiết kế chịu được lực tác động từ nhiều hướng, và có thể sử dụng trong nhiều lĩnh vực khác nhau.
Trong các chuyển động quay thông thường của các máy móc, thiết bị, thì không thể thiếu chi tiết vòng bi bạc đạn. Tùy vào từng ứng dụng cụ thể, người sử dụng có thể lựa chọn các chủng loại, kích thước vòng bi khác nhau. Một trong những loại vòng bi bạc đạn được sử dụng phổ biến hiện nay là vòng bi chữ thập. Vòng bi chữ thập ra đời cũng nhằm vào mục đích đáp ứng tốt cho môi trường làm việc đặc thù. Vòng bi này có chuyển động chủ yếu là xoay tròn đều xung quanh trục.
Đây là điều mà các nhà sản xuất hướng đến. Như vậy, vòng bi chữ thập có thể tác động nhiều đến các chi tiết và bánh lái. Cấu tạo chính của nó là phần thân chữ thập cùng với 4 đầu nối được lắp vào 4 trục ổ bi.
Vòng bi chữ thập là sản phẩm không thể thiếu trong các chuyển động của nhiều thiết bị máy móc trong nhiều lĩnh vực công nghệ hiện nay. Được thiết kế với hình chữ thập từ chất liệu thép cứng, sản phẩm đem lại độ bền vượt trội cho quá trình sử dụng.
Khi hoạt động, vòng bi chữ thập sẽ chuyển động theo vòng tròn. Và hoạt động đều quanh trục với bánh lái theo góc 360° nên dễ dàng tác động đến từng chi tiết.

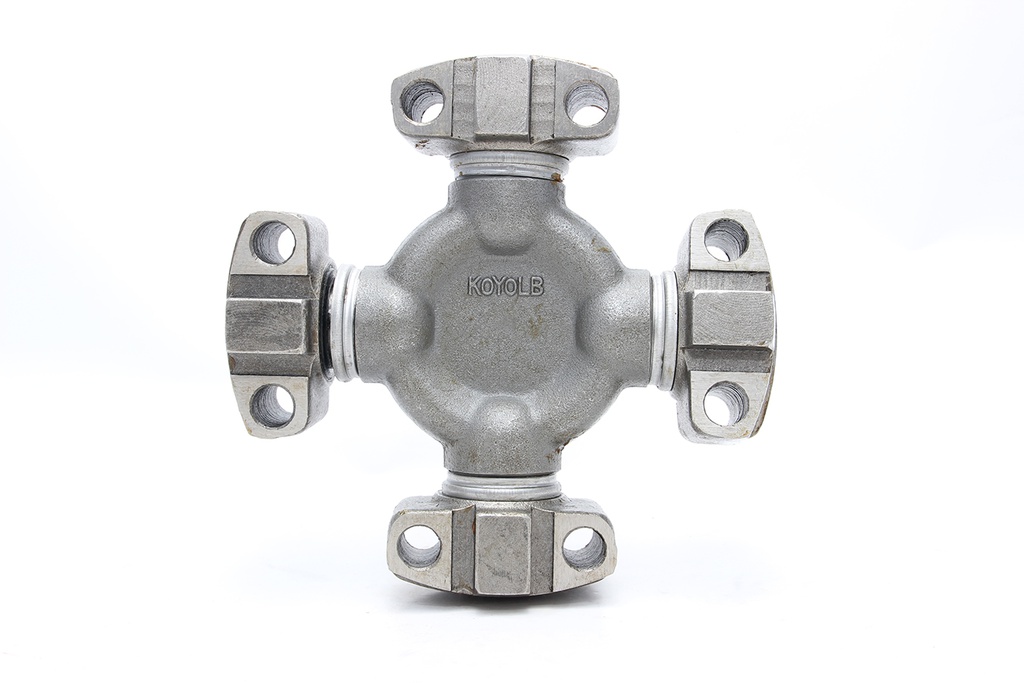

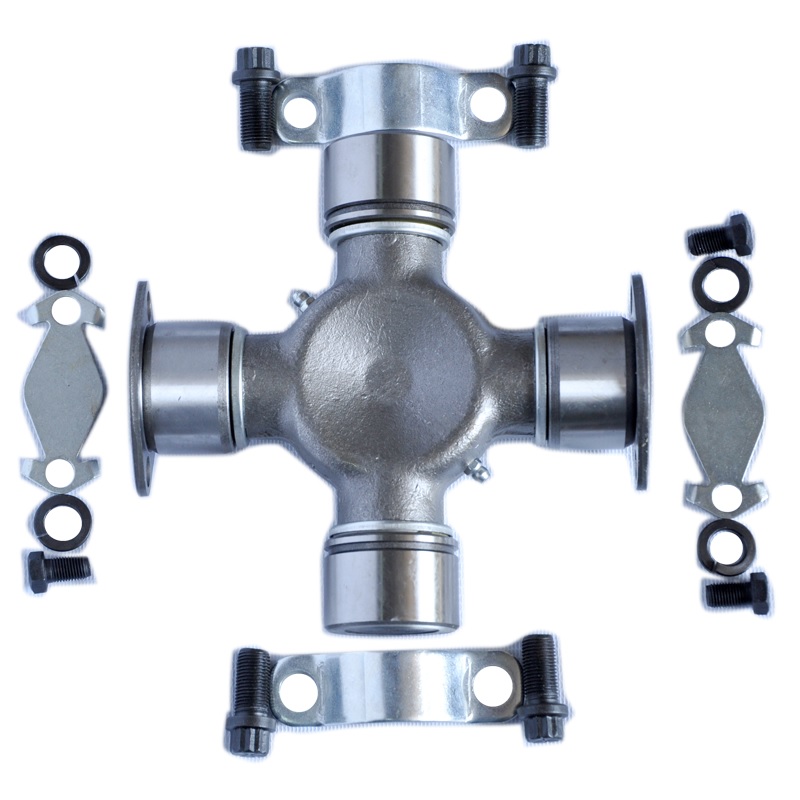

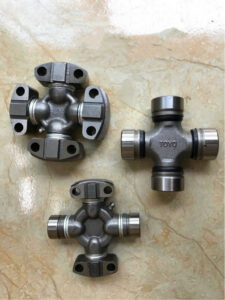

Vòng bi chữ thập có cấu tạo gồm phần thân được thiết kế các thanh ngang, thanh chặn hoàn hảo. Việc này sẽ giúp viên bi có thể di chuyển dễ dàng cùng với đó là 4 trục ổ bi và 4 đầu nối lắp. Phần đầu vòng bi có nhiều hình dang như vuông lắm tai, tròn hoặc tròn họa tiết, … phù hợp với nhiều dòng máy móc công nghiệp.
Vòng bi chữ thập được sử dụng rộng rãi trong nhiều lĩnh vực như: khai khoáng, xăng dầu, công nghiệp nhẹ, công nghiệp nặng. Bên cạnh đó còn có trong lĩnh vực hóa chất, nông nghiệp, hộp số của bộ giảm tốc hay hộp điều khiển chuyển động (băng chuyền, cán kéo thép).

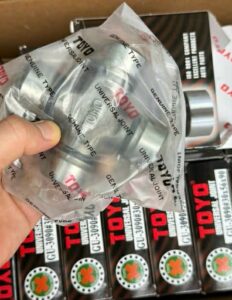

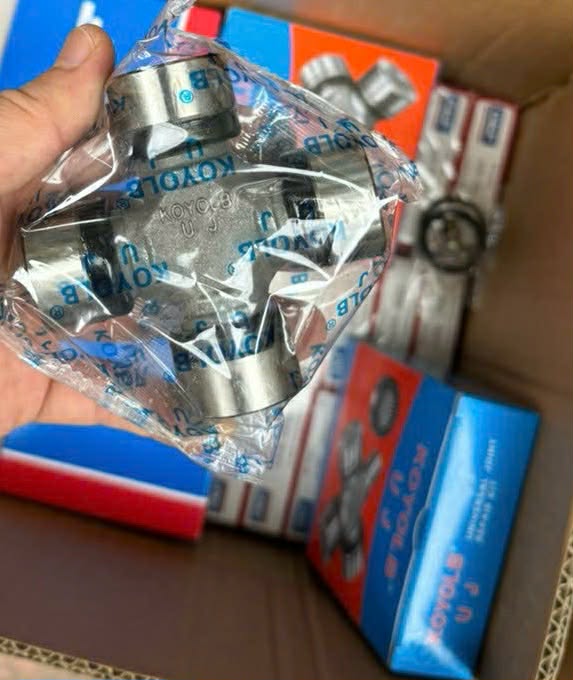

Hiện nay, trên thị trường có rất nhiều thương hiệu vòng bi chữ thập – bạc đạn chữ thập nổi tiếng mà bạn có thể lựa chọn như KOYOLB,…. Tùy theo máy móc bạn đang sử dụng như thế nào sẽ lựa chọn sản phẩm phù hợp nhất.
Trên thị trường hiện nay, có các kích cỡ vòng bi chữ thập thông dụng như: 19×48, 16×40, 15×40, … đến từ nhiều thương hiệu khác nhau là KOYOLB.
Con số trên vòng bi mà nhà sản xuất đã đưa vào sẽ thể hiện nhiều giá trị khác nhau như:Tùy vào số ký hiệu trên vòng bi mà có những giá trị thể hiện khác nhau.Phân loại:
0: Vòng bi tròn một lớp
1: Vòng bi tròn hai lớp
2: Vòng bi đũa ngắn một lớp
3: Vòng bi đũa ngắn hai lớp
4: Vòng bi đũa dài một lớp
5: Vòng bi đũa xoắn
6: Vòng bi đũa tròn chắn
7: Vòng bi đũa hình côn
8: Vòng bi tròn chắn không hướng tâm
9: Vòng bi đũa chắn.
Kết cấu:
Tính theo con số ở vị trí thứ 5 từ phái sang trái có ý nghĩa:
3: Bi đũa vòng chặn trong không có gờ, cấu tạo hình trụ ngắn một dãy.
4: Tương tự như số 3 nhưng vòng bi này chặn có gờ chắn
5: Ở vòng ngoài được thiết kế 1 răng để lắp vòng hãm định vị
6: Cấu tạo 1 long đen chặn dầu được làm bằng thép lá
8: Tương tự số 6, nhưng vòng bi này có 2 long đen chặn dầu
9: Bi đũa hình trụ ngắn một dãy. Thiết kế vòng trong của nó có 1 vành chặn các con lăn mang tín hiệu:
Sai số khe hở vòng bi
Sai số khe hở bạc
Trên đây là những thông tin tham khảo về vòng bi chữ thập – khớp nối vạn năng, mong rằng sẽ mang lại cho bạn nhiều sự bổ ích để có thể lựa chọn và mua vòng bi chữ thập sử dụng thuận lợi nhất.
